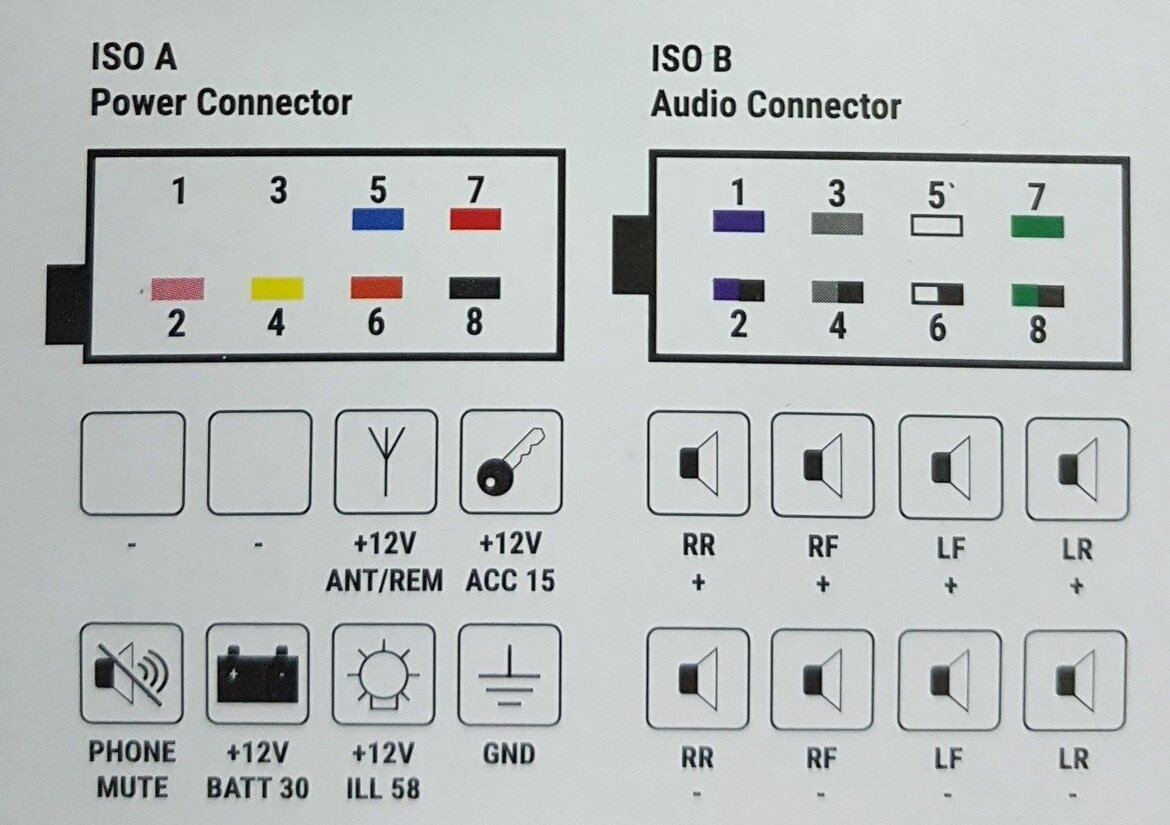

CONNETTORE ISO 8+8 contatti
La legenda dei connettori per autoradio segue lo standard ISO: il cavo giallo si collega al positivo 12V
(alimentazione costante), il rosso all'alimentazione sotto chiave, il nero alla massa e gli altri a seconda delle uscite per gli altoparlanti e l'illuminazione. È importante collegare correttamente il cavo di accensione remoto (solitamente rosso) e l'alimentazione (giallo) per un funzionamento corretto

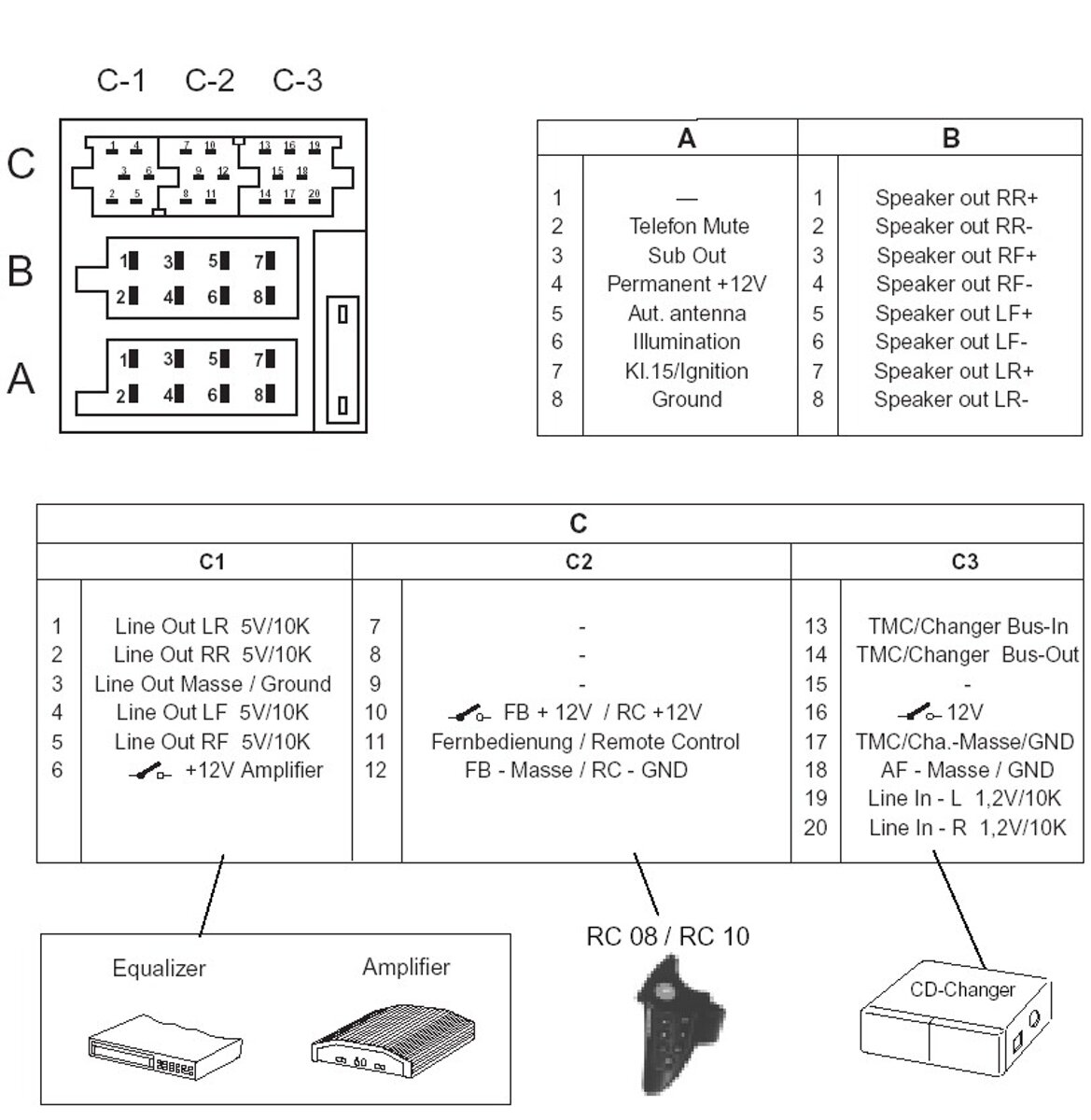

CONNETTORE ISO e MINIISO
Il cablaggio dei connettori C1 - C2 - C3 cambia a seconda del modello auto.
Modelli auto su cui è montato.

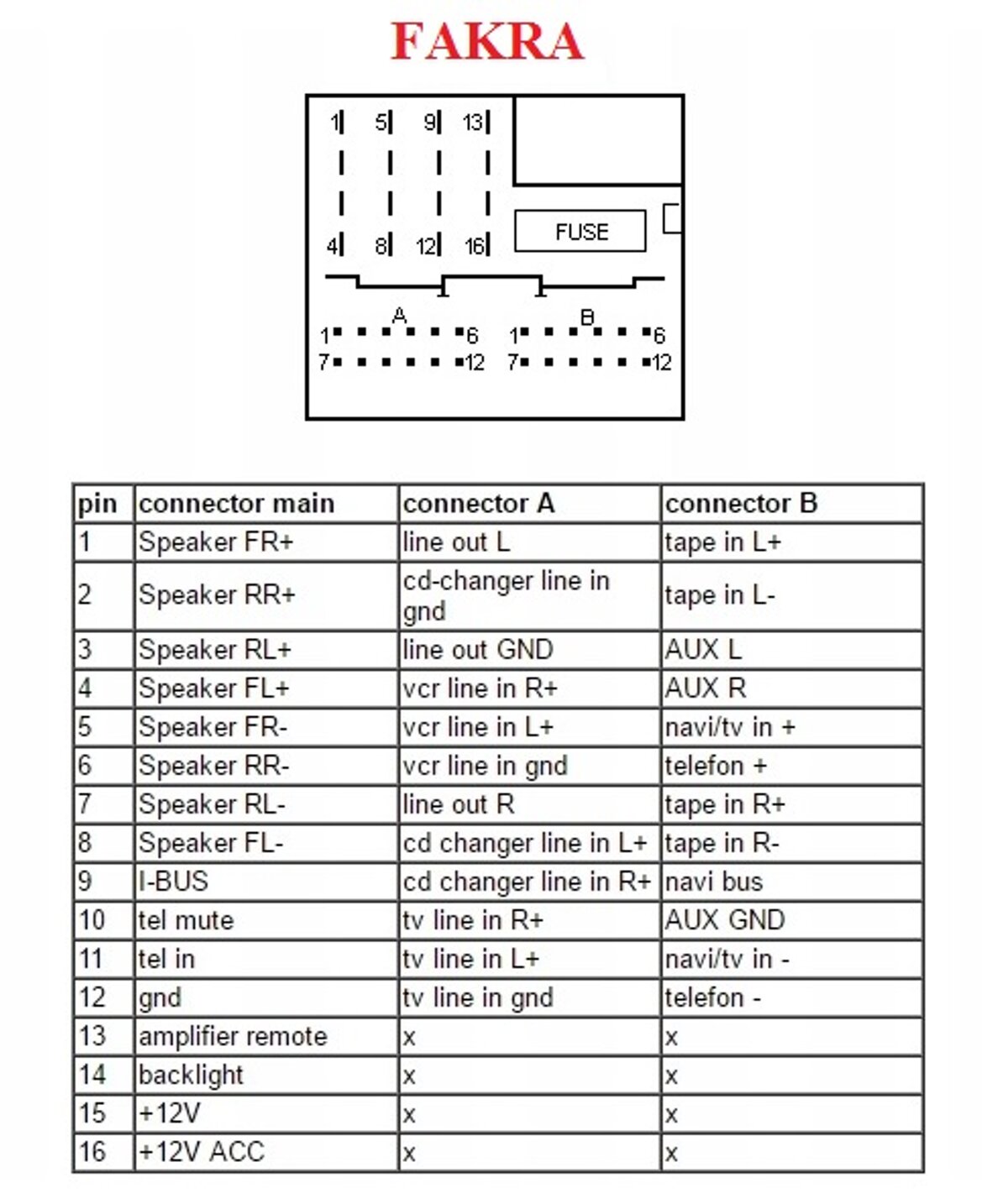

CONNETTORE FAKRA
Connettore FAKRA per AUDI, SEAT, SKODA, VOLKSWAGEN

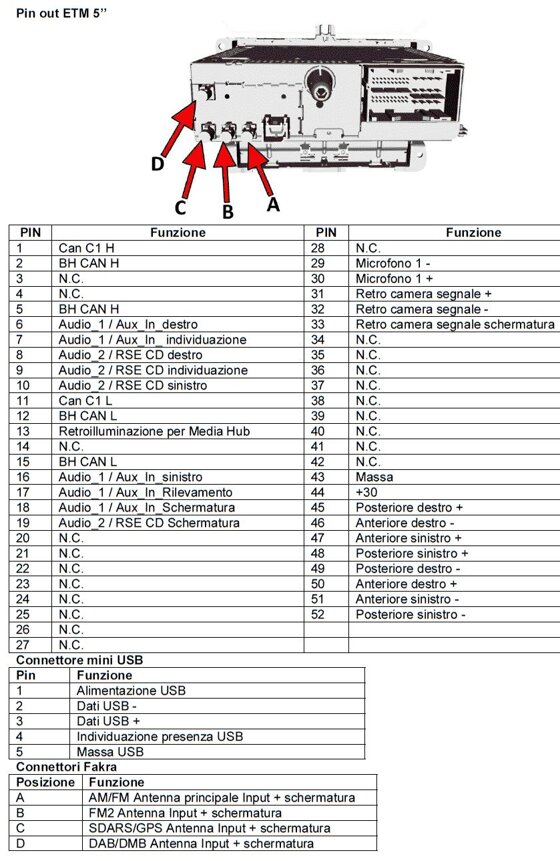

Connettore U-connect
Per Abarth, Alfa Romeo, Citroen, Dodge, Fiat, Jeep, Lancia, Peugeot

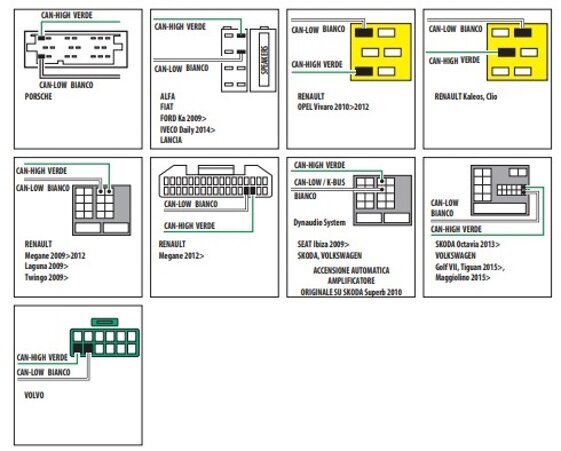

Collegamenti linea CAN-BUS e
comandi al volante
I colori dei connettori HIGH e LOW sono puramente indicativi

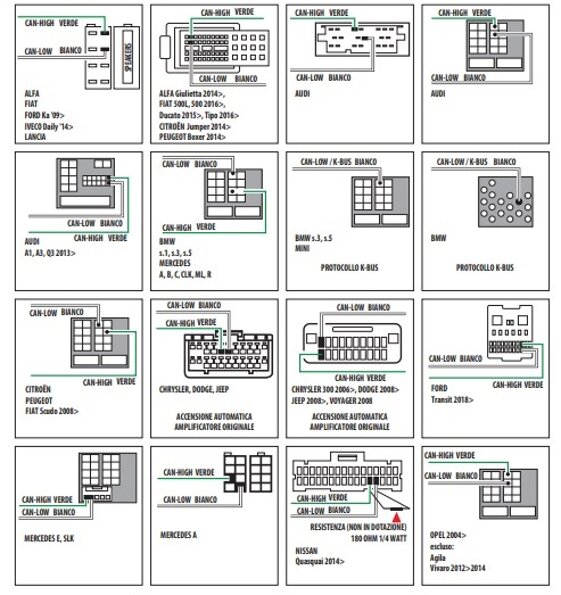

Collegamenti Can-Bus
Collegamenti ISO connettori 8+8 poli
Alfa-Fiat-Ford-Iveco-Lancia
Collegamenti FAKRA
Citroen-Peugeot-Fiat Scudo
Collegamenti FAKRA
Opel

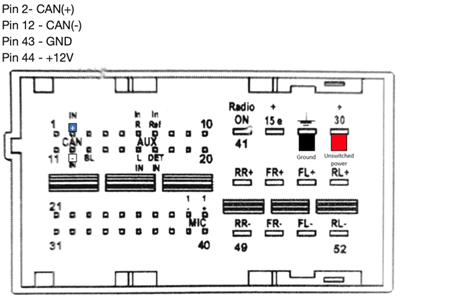

Collegamenti
U-Connect
